סוגי סיכוך כבלי רשת: UTP, FTP, STP, S/FTP, SF/FTP

בעת בחירת כבל רשת, רמת הסיכוך (ההגנה מפני הפרעות אלקטרומגנטיות) היא מרכיב קריטי המשפיע על איכות התקשורת, אמינות הרשת והתאמתה לסביבה. במאמר זה נסביר את סוגי הסיכוך כבלי רשת, ההבדלים בניהם : UTP, FTP, STP, S/FTP ו-SF/FTP, ונפרט מתי כדאי לבחור כל אחד מהם.

מהו סיכוך?

סיכוך הוא שכבת הגנה בכבל שמטרתה למנוע הפרעות אלקטרומגנטיות (EMI),  ותופעות של השראה בין זוגות חוטים (crosstalk), ההגנה מתבצעת ע"י ניתוב ההפרעות האלו למוליך אדמה שבנוי לספוג את ההפרעות האלו. רמת הסיכוך משפיעה על איכות השידור, ועמידות הכבל בסביבה מאתגרת.

סיכוך איכותי מבטיח תקשורת אמינה ומהירה בתנאי שטח שונים.

סיכוך פנימי – הגנה מפני Cross Talk (השראה בין חוטים\זוגות)

Cross Talk הוא מונח המתאר תופעה של השראה הדדית בין חוטים סמוכים בתוך אותו כבל. כאשר אות חשמלי עובר בחוט אחד, הוא עלול להשרות רעש (הפרעה) על חוט אחר, מה שעלול לגרום לירידה באיכות התקשורת, לאובדן מידע או להאטה במהירות. השזירה של החוטים בתוך הזוגות מסייעת למזער את התופעה הזו. בנוסף כדי להגן מפני Cross Talk בין הזוגות, נרצה לבחור כבל FTP שמכיל סיכוך לכל זוג בנפרד, בכך נמזער את הסיכוי להשראה בין הזוגות.

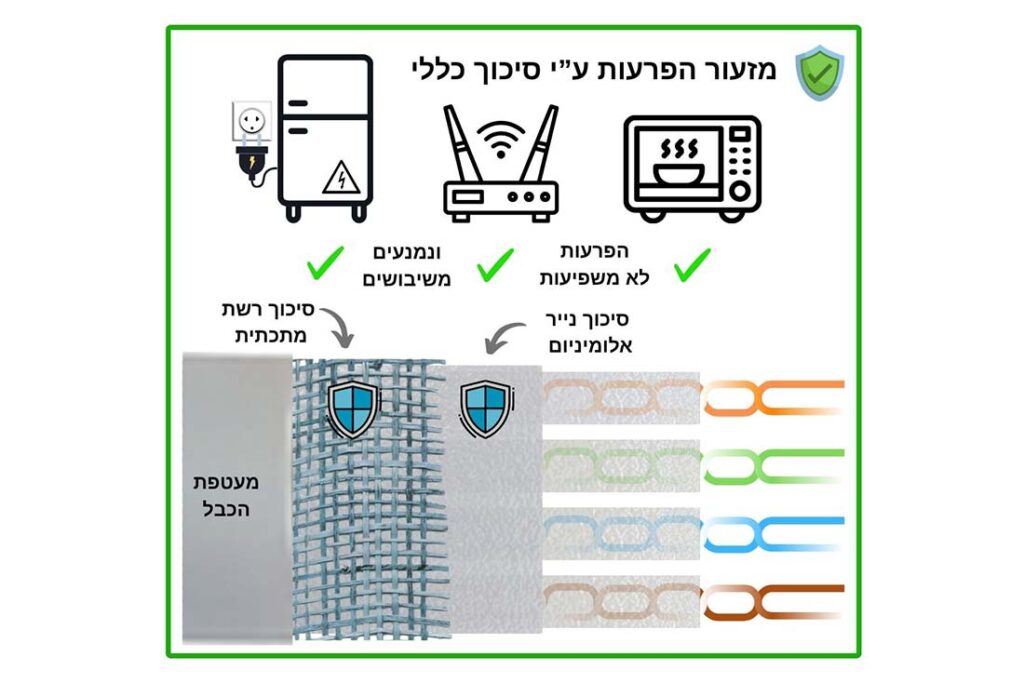

סיכוך חיצוני – הגנה מפני הפרעות חיצוניות

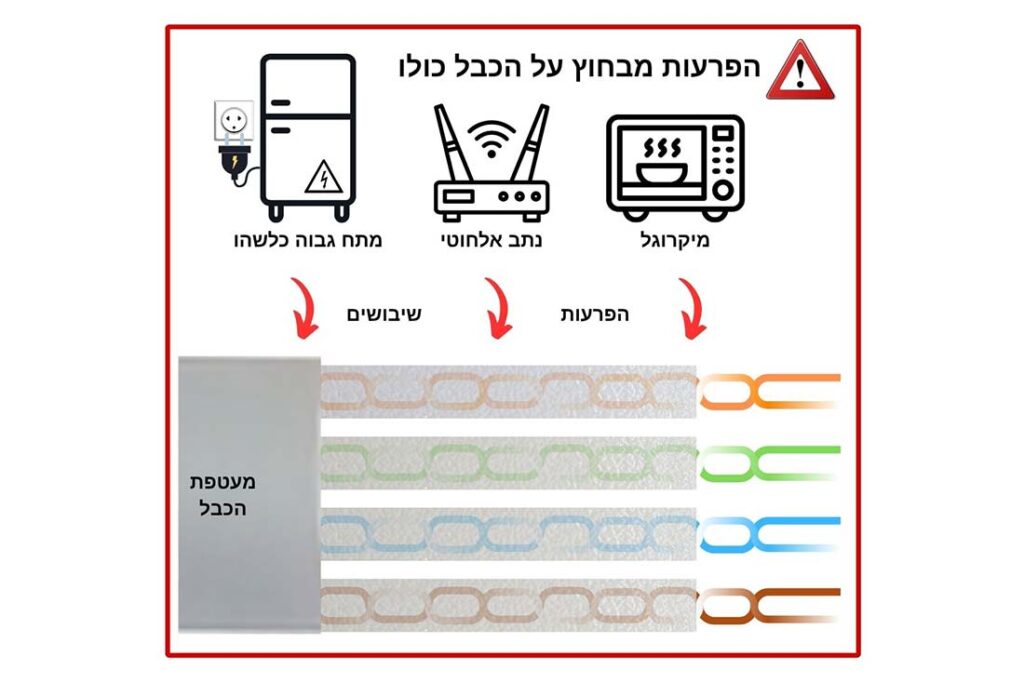

סיכוך (או סיכוך חיצוני) הוא שכבת הגנה, לרוב עשויה נייר כסף (foil) או רשת מתכתית (braid), העוטפת את זוגות החוטים או את כל הכבל. מטרת הסיכוך היא להגן על האותות העוברים בכבל מהפרעות אלקטרומגנטיות חיצוניות (EMI) והפרעות בתדרי רדיו (RFI), שמקורן במכשירים חשמליים, קווי חשמל, ציוד תעשייתי ועוד.

סוגי סיכוך כבלי רשת עיקריים

• UTP (Unshielded Twisted Pair):

  כבל ללא סיכוך כלל. כל זוג חוטים מלופף יחד, אך אין שכבת הגנה נוספת. מתאים לרשתות ביתיות ומגשרים פשוטים וקצרים במיוחד, בזכות עלות נמוכה והתקנה פשוטה.

• FTP (Foiled Twisted Pair):

  כל זוגות החוטים עטופים בנפרד בשכבת נייר אלומיניום (foil) אחת, המספקת הגנה בסיסית מהפרעות Crossover. מתאים לסביבות עם רמות הפרעה בינוניות כמו משרדים בבניין, או מגשרים לארון תקשורת.

• STP (Shielded Twisted Pair):

  כל הכבל עטוף בשכבת סיכוך של רשת מתכתית (braid) המספקת הגנה גבוהה יותר להפרעות ביחס ל FTP, אך יקרה יותר. מתאים לעבודות תשתית במרחקים קצרים, וסביבות עם רמות הפרעה בינוניות.

• S/FTP (Shielded Foiled Twisted Pair):

  כל זוג חוטים עטוף בנפרד בשכבת foil, וכל הכבל כולו עטוף ברשת מתכתית (braid). מספק הגנה גבוהה כנגד הפרעות פנימיות וחיצוניות, מתאים לתשתיות וסביבות קריטיות או תעשייתיות.

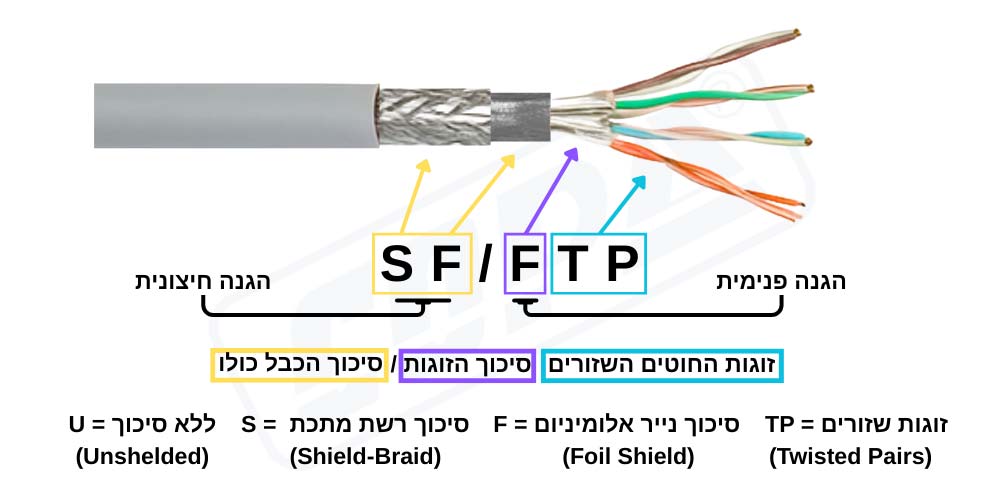

• SF/FTP (Shielded Foiled Foiled Twisted Pair):

  זהו הכבל בעל רמת הסיכוך הגבוהה ביותר. כל זוג חוטים עטוף בנפרד בשכבת foil, וכל הכבל עטוף גם ברשת מתכתית (braid) וגם בשכבת foil נוספת. שילוב זה מעניק הגנה משולשת – גם מפני הפרעות חיצוניות וגם מפני השראה בין זוגות חוטים. מתאים במיוחד לסביבות עתירות הפרעות, חדרי שרתים, תעשייה כבדה ופרויקטים רגישים במיוחד.

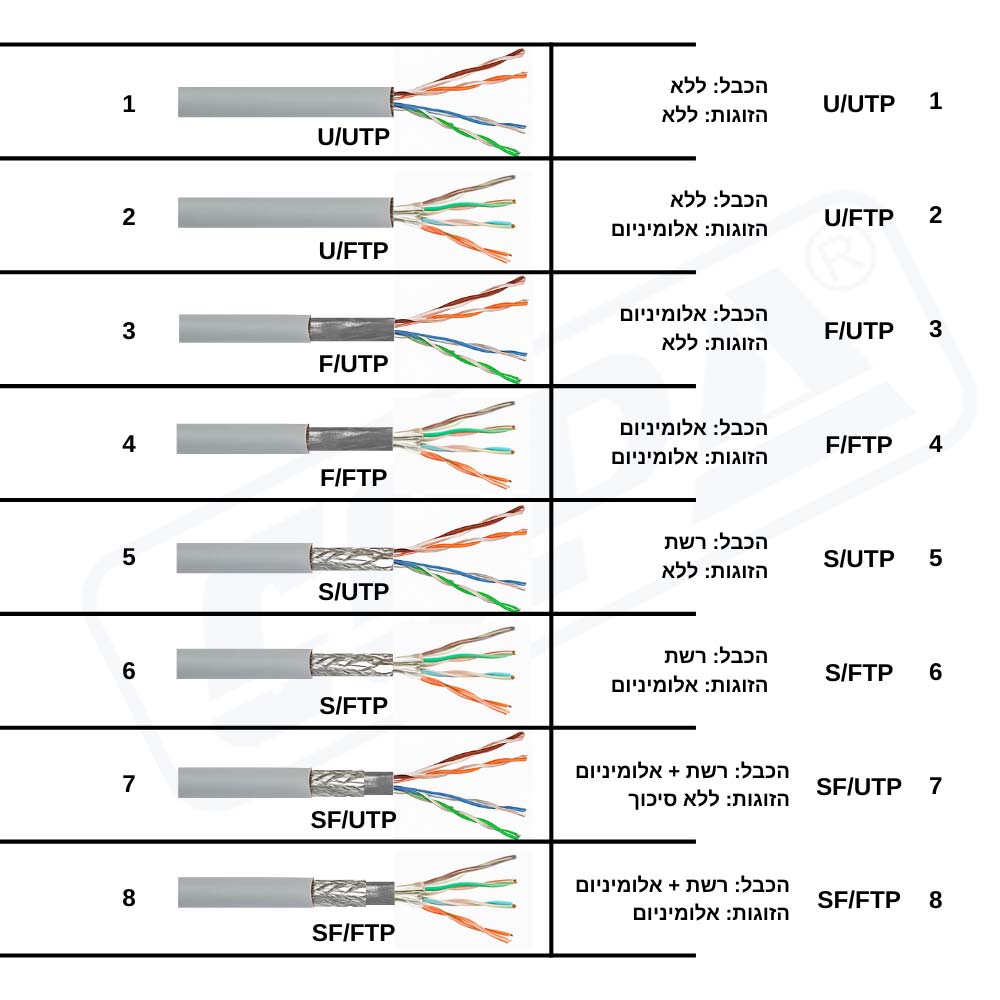

השוואה בין הסוגי סיכוך

הערה: לעיתים ניתקל גם בכינויים נוספים, אך אלו הם התקניים והנפוצים ביותר.

מתי לבחור כל סוג סיכוך?

• לרשתות ביתיות או מגשרים פשוטים וקצרים במיוחד – UTP יספיק.

• בסביבה עם הפרעות בינוניות או עבודות תשתית קלה – FTP או STP.

• לסביבות תעשייתיות \ קריטיות ותשתיות – S/FTP.

• לסביבות עם הפרעות קשות במיוחד, חדרי שרתים או מתקנים רגישים – SF/FTP הוא הבחירה המומלצת.

לסיכום

הבחירה בין סוגי הכבלים תלויה ברמת ההפרעות בסביבה, דרישות הביצועים והתקציב. הבנה של ההבדלים בין רמות הסיכוך השונות תאפשר לכם לבחור את הכבל המתאים ביותר, להבטיח תקשורת יציבה ולמנוע תקלות.

חשוב לשים לב: הסיכוך חייב להיות מחובר לאדמה (Ground) כדי למלא את תפקידו!
